Inspekce FVE
Termovizní kontrola fotovoltaických panelů a identifikace závad dronem.
Profesionální dronové inspekce a technické měření
Inspekce fotovoltaických elektráren dronem s termokamerou, výpočty kubatur skládek a 3D modely s vysokou přesností.
- ✔ Certifikovaný pilot
- ✔ Profesionální termokamera
- ✔ Přesnost měření ±2–3 cm
- ✔ Pojištění odpovědnosti

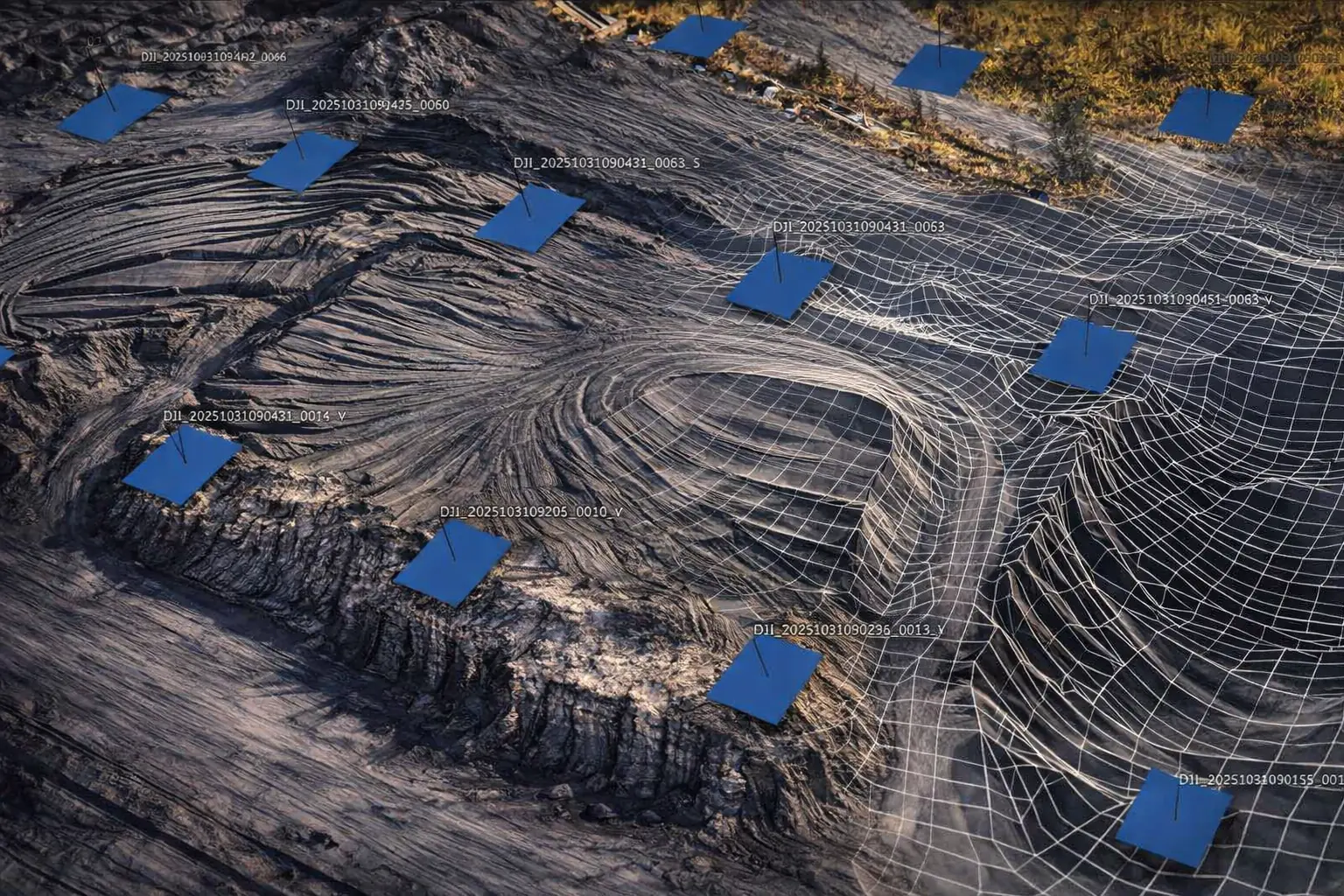

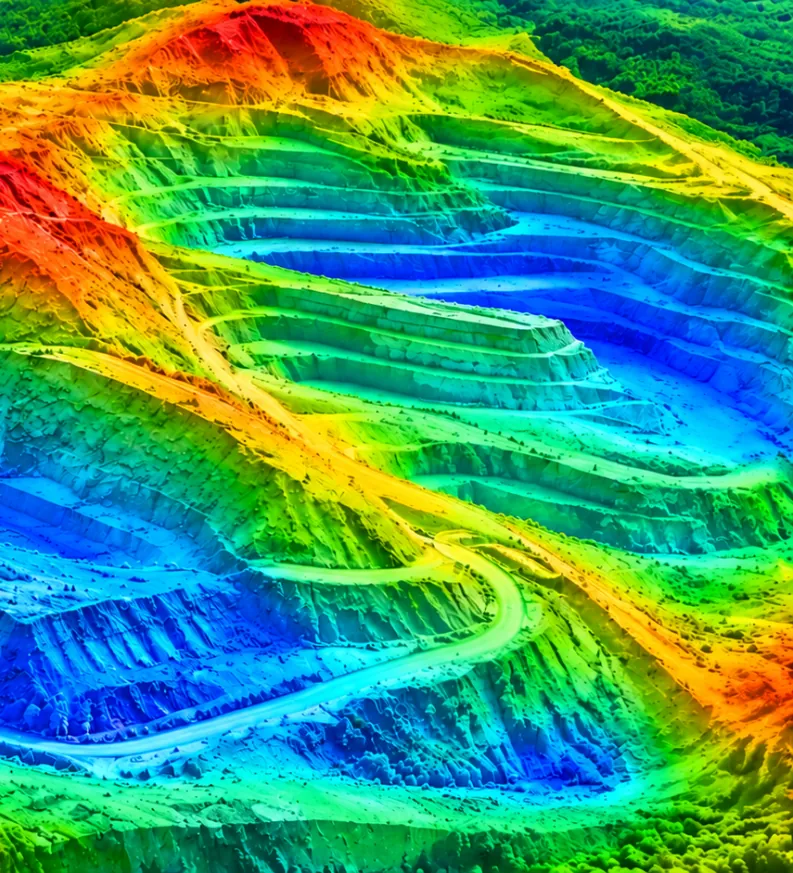

Kubatury a 3D modely
Přesné výpočty objemů skládek a digitální modely terénu.
Mytí FV panelů
Partnerské čištění fotovoltaických elektráren pro maximální výkon.
Proč DroneTechnic
Profesionální dron s termokamerou 13 μm
Přesná geolokace zjištěných závad
Detailní technické reporty
využíváme software Agisoft Metashape
Rychlé a spolehlivé dodání výsledků
Partnerské mytí panelů
Dronové inspekce a technické služby

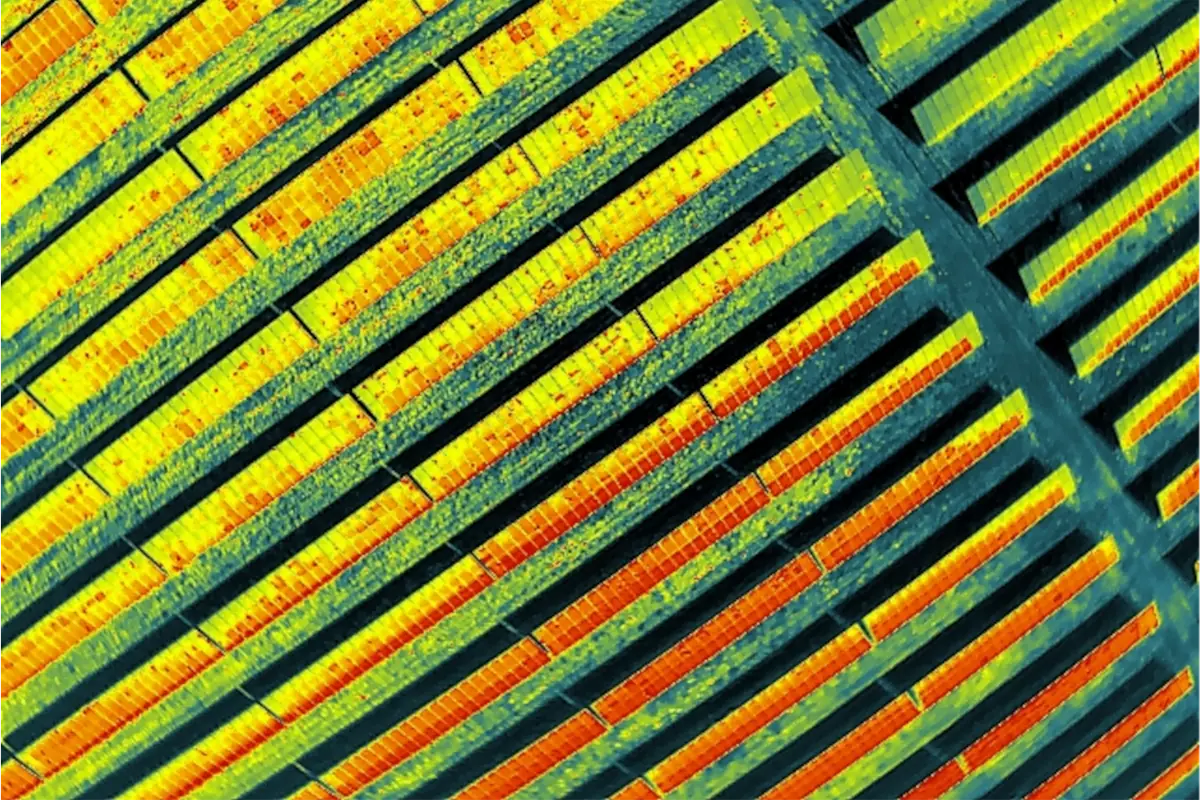

Inspekce FVE
Termovizní kontrola fotovoltaických elektráren dronem s detailním reportem závad.
Detekce závad
Hotspoty, vadné panely, stringy a bypass diody s přesnou geolokací.
Mapování FVE
Letecké snímkování a dokumentace fotovoltaických systémů.

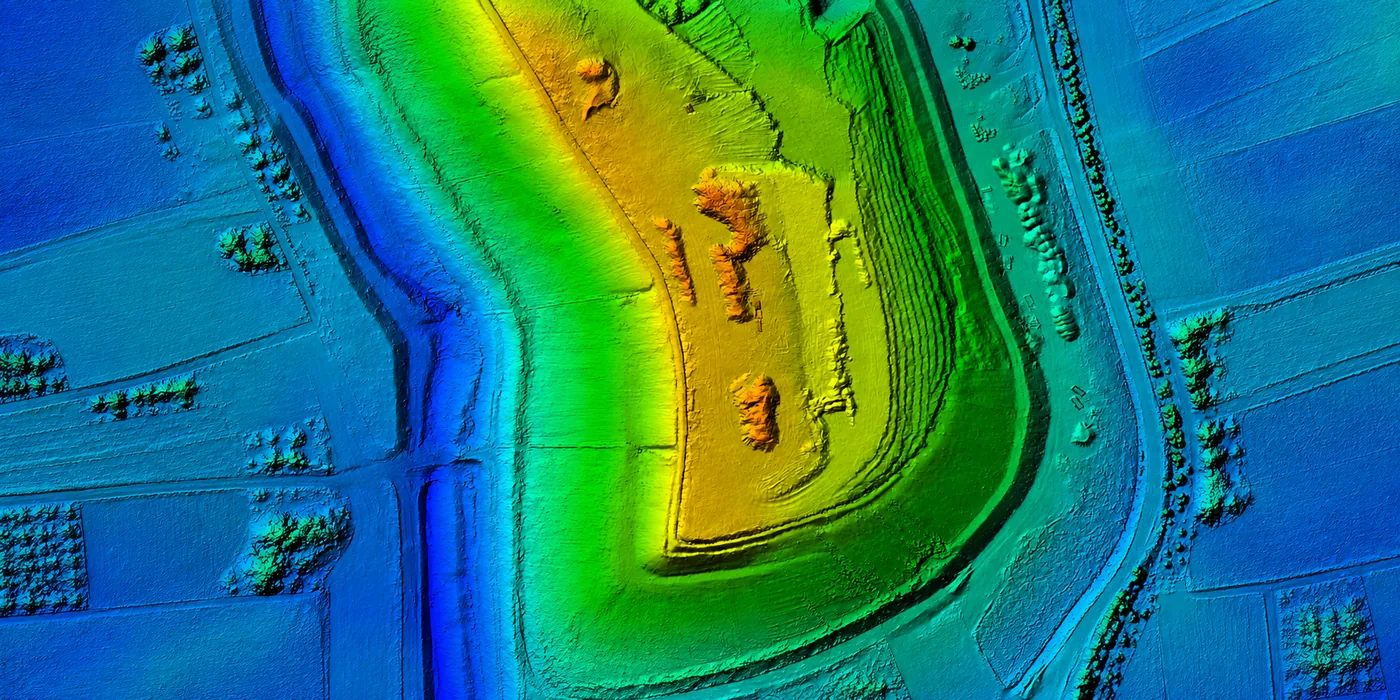

Kubatury odpadu
Výpočty kubatur skládek odpadu z dronových dat s vysokou přesností.

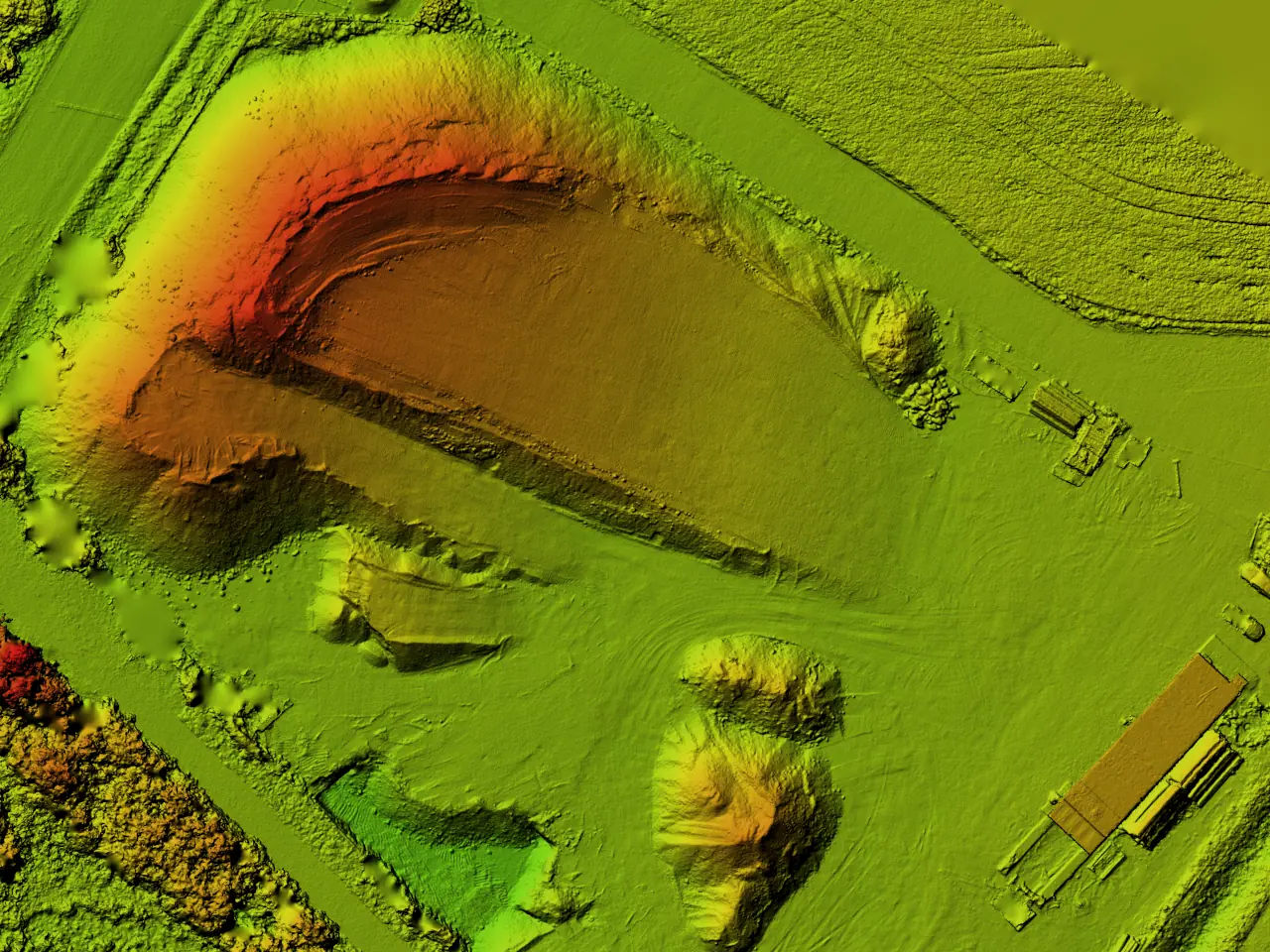

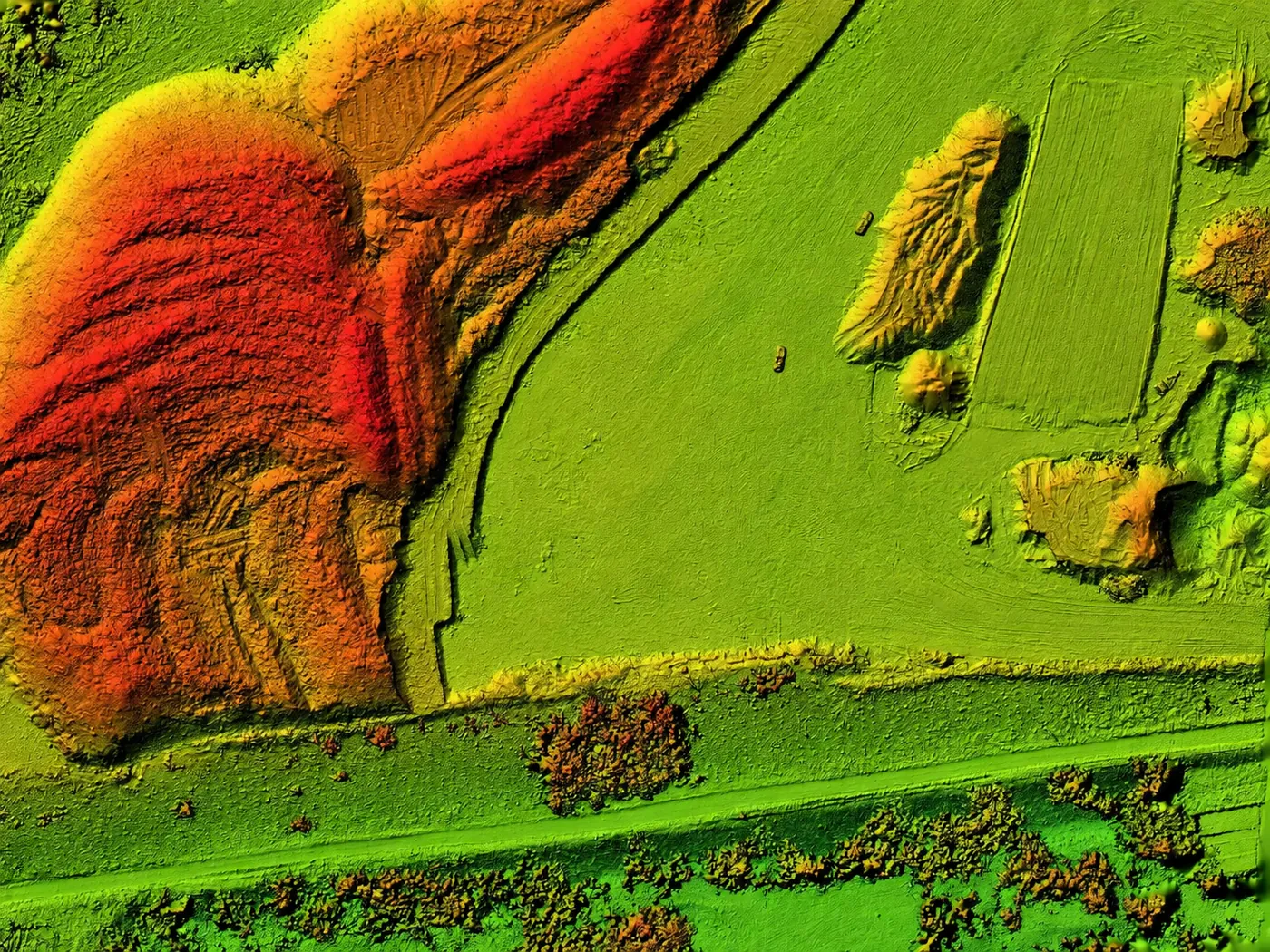

Kubatury materiálů
Objemy sypaných materiálů pro stavebnictví a průmysl.
3D modely
Digitální 3D modely terénu a staveb pomocí Agisoft Metashape.
Ortofotomapy
Detailní ortofotomapy ve viditelném i IR spektru pro technické projekty.
Partnerské mytí fotovoltaiky a čisticí chemie

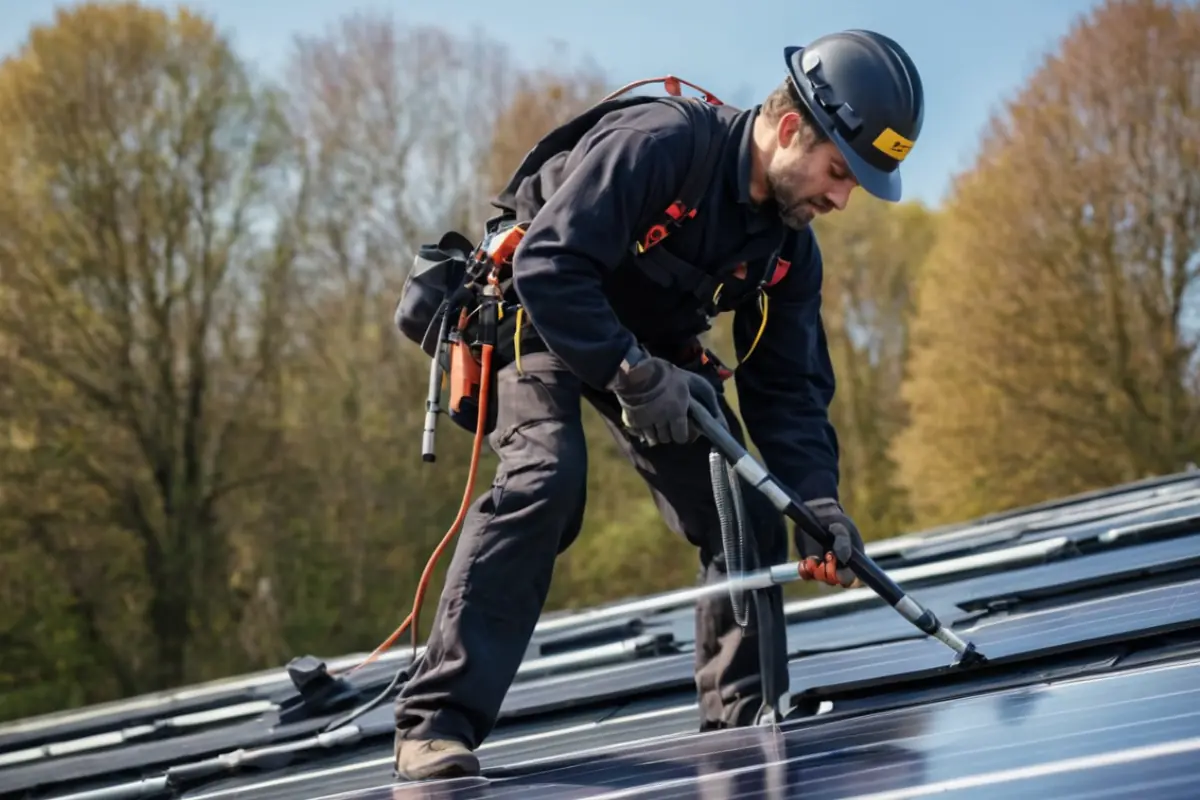

Mytí panelů
Profesionální mytí fotovoltaických panelů partnerskou firmou.
Čisticí prostředky
Prodej speciálních čisticích přípravků pro FVE, klimatizace a tepelná čerpadla.

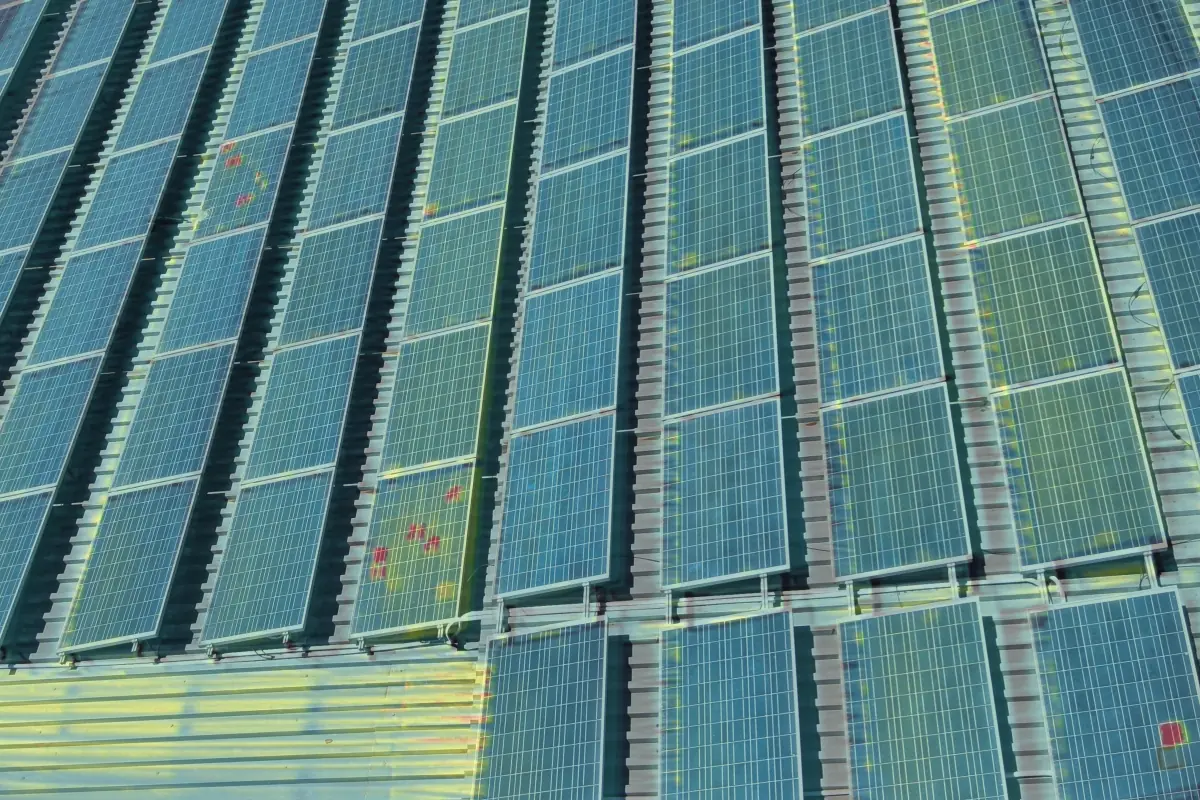

MODRÝ + ZELENÝ – detail produktuZjistěte, kolik výkonu vaše FVE ztrácí
Vyplňte několik údajů o vaší fotovoltaické elektrárně a získáte odhad ztráty výkonu, rizika závad a návratnost inspekce dronem.
Jak probíhá inspekce fotovoltaiky dronem
1
Domluva termínu
Společně si domluvíme termín inspekce a rozsah měření.
2
Letecké snímkování
Provedeme dronové snímkování fotovoltaických panelů a konstrukcí.
3
Termovizní analýza
Vyhodnotíme termovizní data a identifikujeme závady.
4
Report a doporučení
Dostanete přehledný report s přesnou polohou závad a doporučením dalšího postupu.
Reference a realizované projekty
Ukázky termovizních inspekcí fotovoltaických elektráren, výpočtů kubatur a 3D modelů.

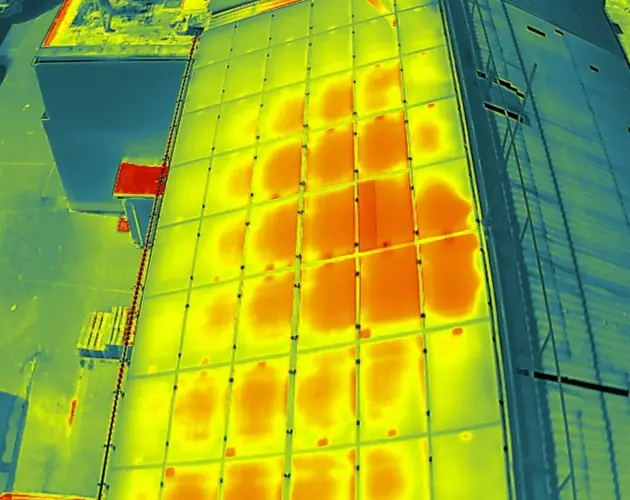

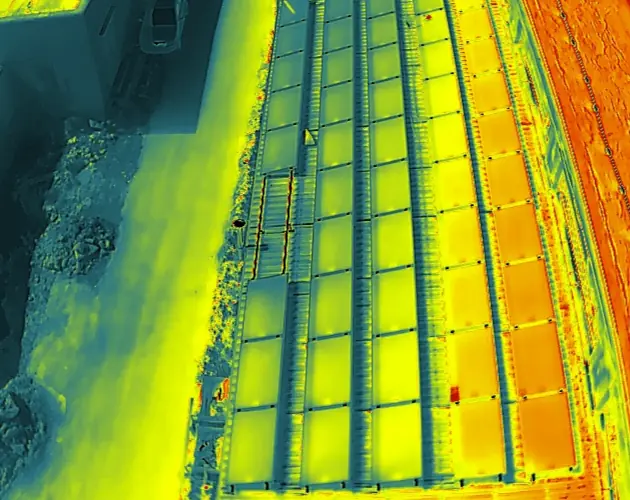

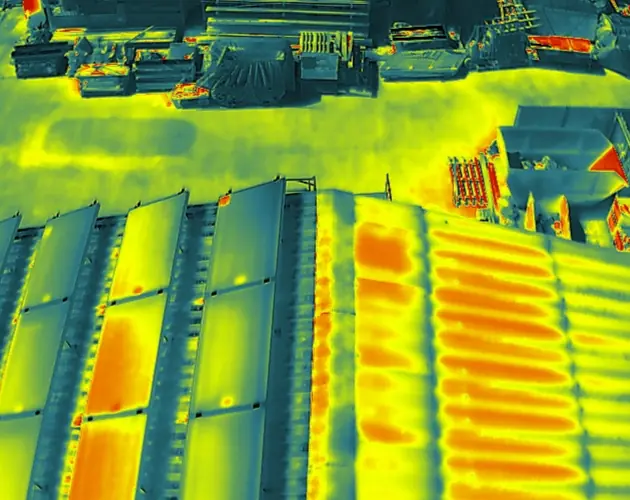

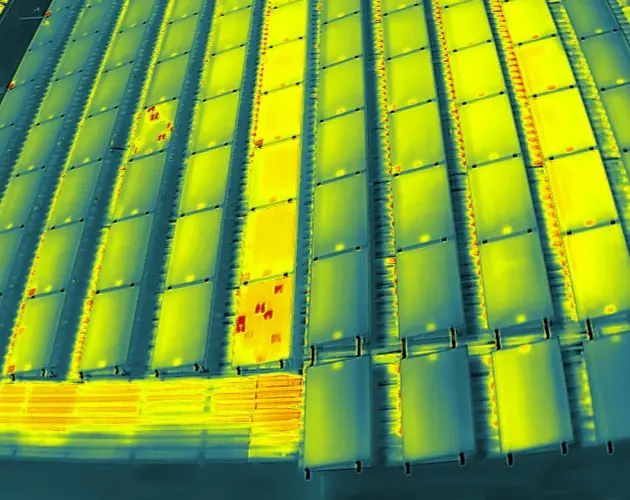

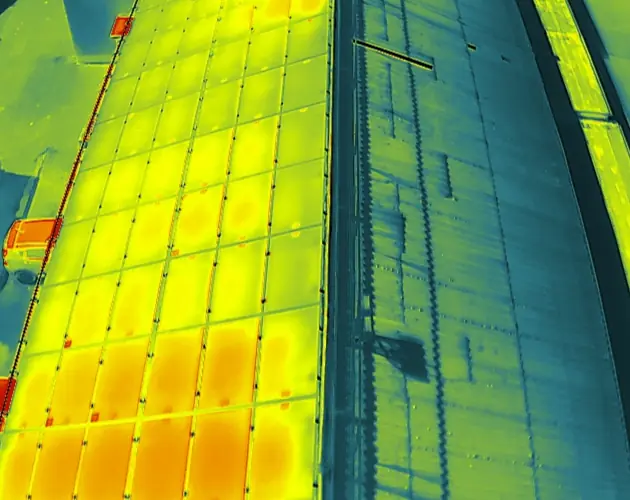

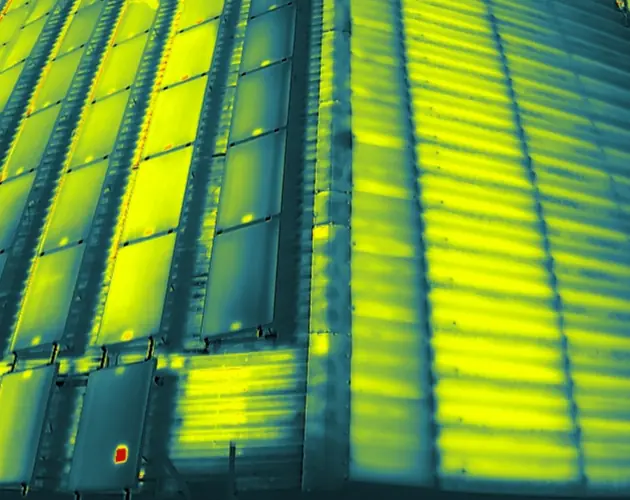

Multi-Hot-Spot na FV panelech
Hot-spot na levém rohu FV panelu
Vypálény článek FV panelu
Hot‑spot na druhém FV panelu v řadě
Několik Hot-Spotů na FV panelech
Poškozená 1/3 FV panelu - Bypass dioda
FOTOVOLTAICKÁ ELEKTRÁRNA O VÝKONU 110 kWp – termovizní inspekce dronem
Diagnostika fotovoltaické elektrárny pomocí dronu s radiometrickou termokamerou. Zjištěno 63 vadných panelů z celkových 432 (14,6 %).
Výchozí stav / problém
- Podezření na pokles výkonu o 8–12 %.
- Elektrárna nebyla diagnostikována více než 2 roky.
- Možné přehřívání panelů a nefunkční stringy.
Výsledky inspekce
- Vadné panely: 63 ks (14,6 %)
- Hot‑spoty: 33 ks
- Přehřívání: 23 ks
- Multi hot‑spoty: 3 ks
- Vadná bypass dioda: 1 ks
- Nefunkční stringy: 3
Závěr
- Inspekce odhalila významné množství vadných panelů, které způsobovaly pokles výkonu.
- Na základě výsledků lze provést cílený servis a obnovit výkon elektrárny.
- Termovizní diagnostika umožnila přesně identifikovat problémové moduly bez nutnosti odstávky.

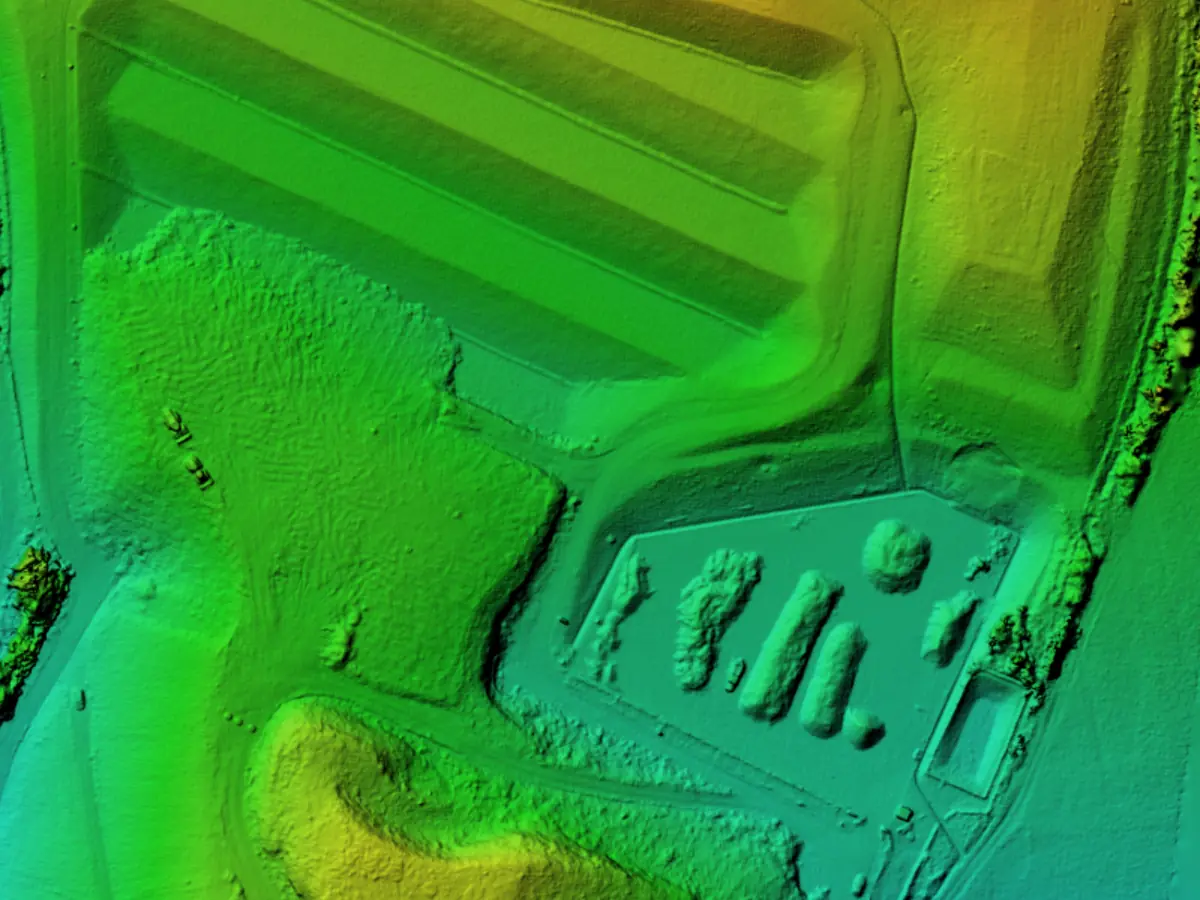

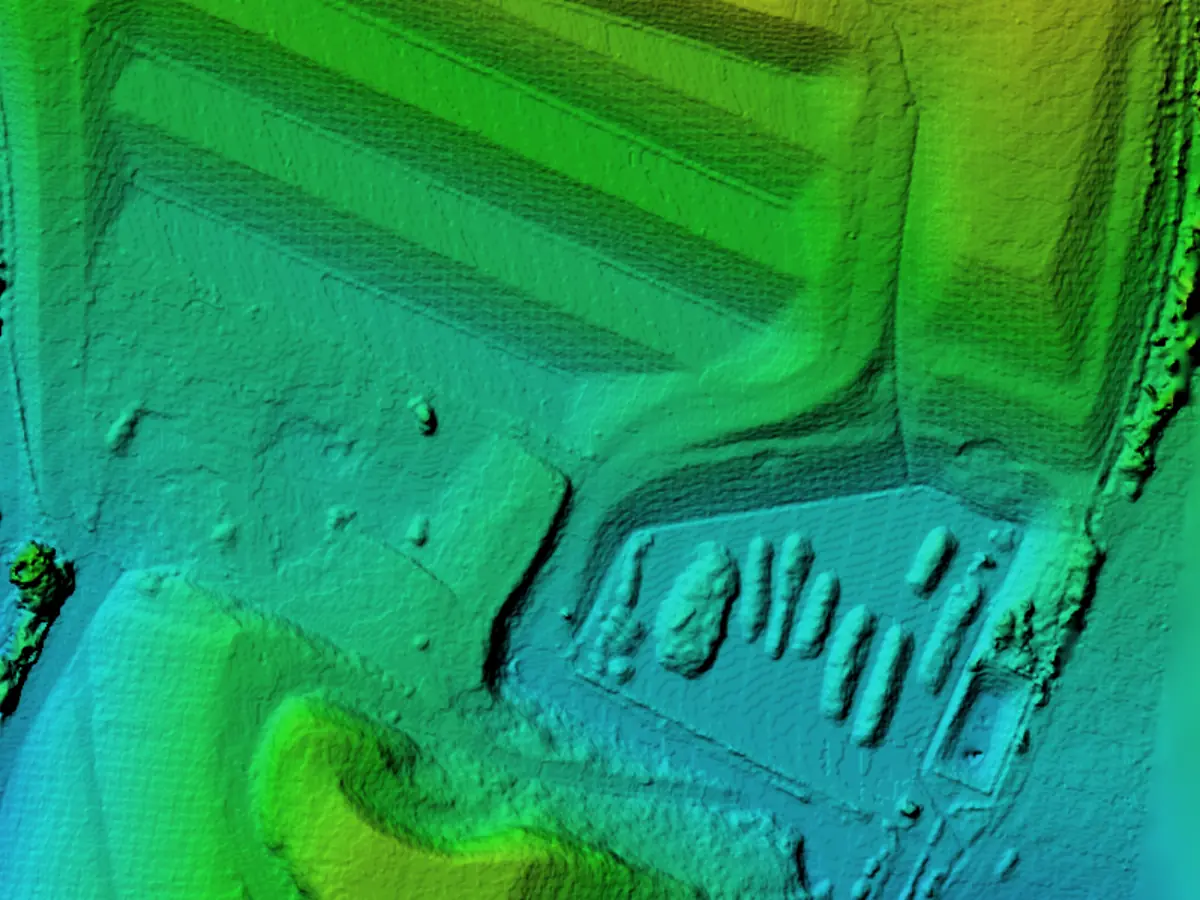

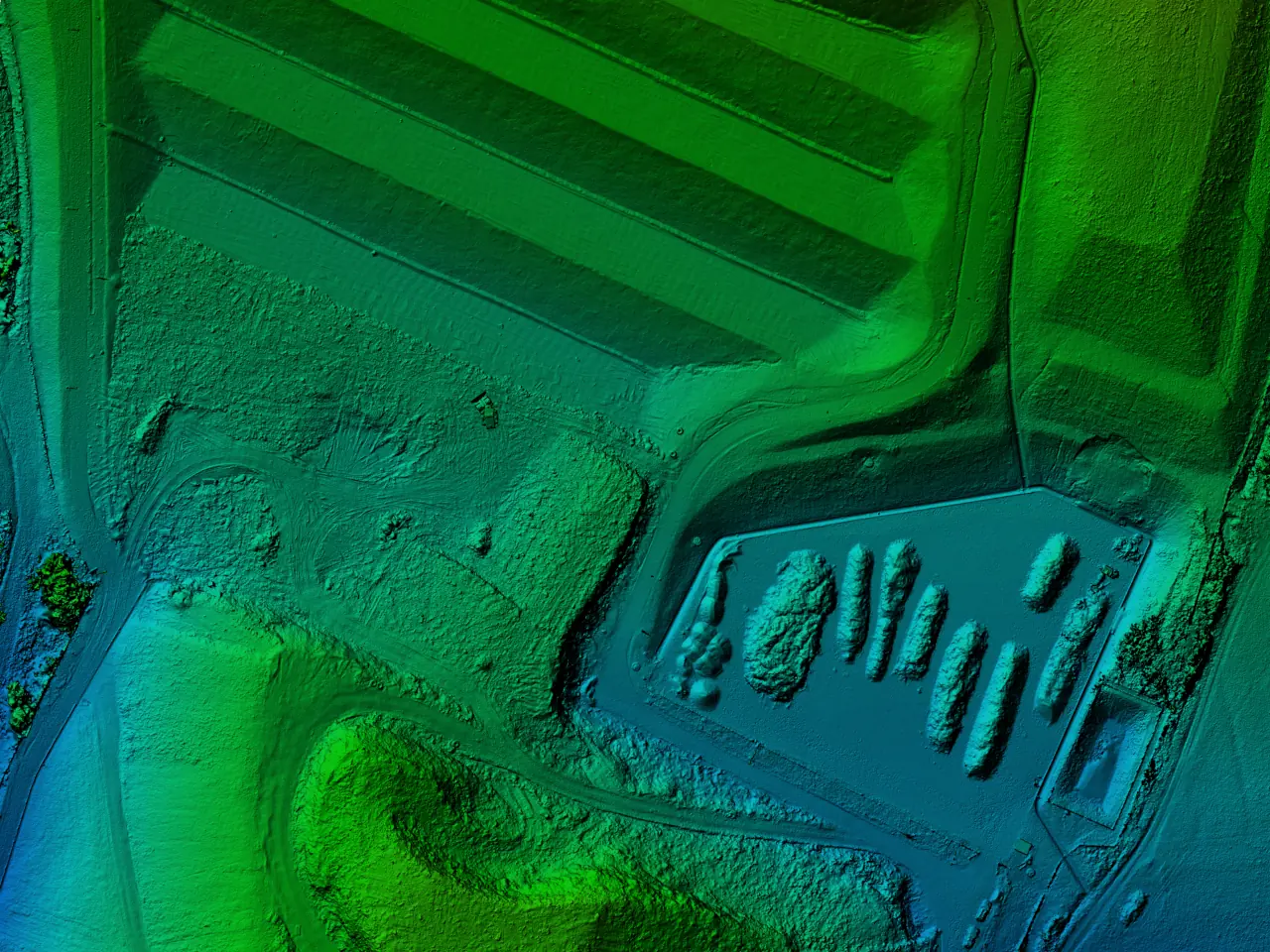

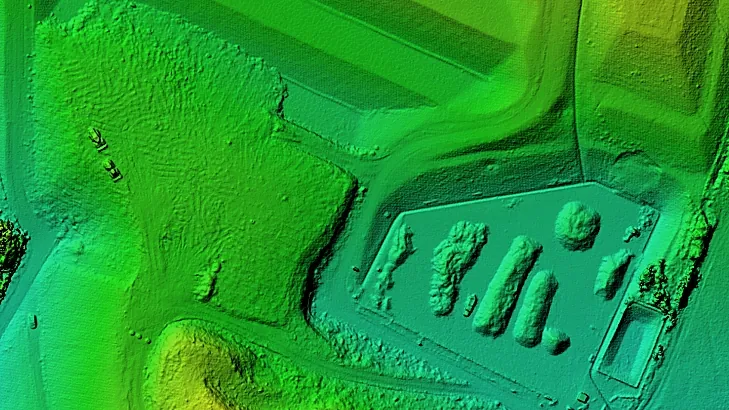

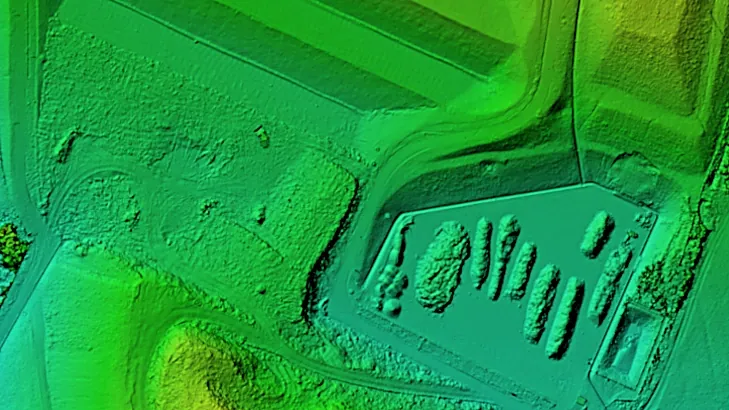

ZAMĚŘENÍ SKLÁDKY KOMUNÁLNÍHO ODPADU – výpočet kubatur
Detailní geodetické zaměření skládky a následná 3D modelace terénu. Výpočet kubatur pro jednotlivé etapy navážky s přesností ±2,5 cm. Výstupem byl kompletní objemový audit a návrh optimálního tvaru skládky pro další etapy provozu.
Výchozí stav / zadání
- Provozovatel potřeboval ověřit skutečný stav skládky.
- Požadavek na přesný výpočet zbývající kapacity.
- Nutnost vytvořit 3D model pro další etapy navážky.
- Kontrola souladu s povoleným objemem skládky.
Postup a zpracování
- Geodetické zaměření pomocí RTK GNSS a fotogrammetrie.
- Pořízení 687 snímků s GSD 1,8 cm/pixel.
- Tvorba přesného digitálního modelu terénu (DTM).
- Výpočet kubatur pro jednotlivé vrstvy navážky.
- Analýza rozdílových modelů (před / po).
Technické parametry měření
- Metoda: fotogrammetrie + RTK GNSS
- Počet snímků: 687
- GSD (Ground Sampling Distance): 1,8 cm/pixel
- Použitý software: Agisoft Metashape
- Kontrolní body: 7 GCP s přesností ±1,2 cm
Dodané výstupy
- Digitální model terénu (DTM) ve formátu .LAS a .TIFF
- 3D mesh model skládky
- Objemová analýza pro jednotlivé etapy
- Mapa rozdílů (heatmapa navážky)
- PDF zpráva s interpretací výsledků
Přínosy pro klienta
- Přesné určení zbývající kapacity skládky.
- Optimalizace navážky a snížení provozních nákladů.
- Eliminace rizika překročení povoleného objemu.
- Možnost plánovat další etapy s přesnými daty.
Závěr
Díky kombinaci fotogrammetrie a přesného GNSS měření vznikl detailní model skládky, který umožnil provozovateli přesně plánovat další etapy navážky a doložit skutečný stav kontrolním orgánům. Projekt byl dokončen během 48 hodin od zaměření.
Kdo jsme – DroneTechnic
Jmenuji se Tomáš Merta, Bc. a více než 13 let vedu společnost SAUFERT s.r.o., provozovatele projektu DroneTechnic. Specializuji se na profesionální dronové inspekce a technická měření, zejména na inspekce fotovoltaických elektráren dronem, termovizní diagnostiku, výpočty kubatur skládek a tvorbu přesných 3D modelů. Jsem držitelem oprávnění od Úřadu pro civilní letectví a aktivním pilotem dronů i ultralehkých letadel.
V DroneTechnic stavíme na zkušenostech, přesnosti a moderních technologiích. Naším cílem je poskytovat spolehlivá data, která mají skutečnou hodnotu pro technické, stavební i energetické projekty v celé České republice.
Časté dotazy k inspekci FVE a dronovým službám
Inspekce menší fotovoltaické elektrárny trvá obvykle 1–2 hodiny. U větších instalací může být potřeba několik hodin v závislosti na výkonu FVE, členitosti terénu a povětrnostních podmínkách. Výsledky dodáváme standardně do 48 hodin.
Termovizní diagnostika dronem je velmi přesná. Používáme radiometrickou termokameru, která dokáže identifikovat závady na úrovni jednotlivých článků panelu. Díky přesné geolokaci umíme přesně určit polohu každého vadného modulu.
Před inspekcí stačí zajistit přístup k elektrárně a základní informace o FVE (výkon, stáří, případné předchozí závady). Pokud máte dokumentaci nebo situační výkresy, můžete nám je zaslat – usnadní to plánování letu.
Standardně dodáváme kompletní report do 48 hodin od provedení měření. U rozsáhlejších projektů nebo složitých analýz se termín domlouvá individuálně. V případě potřeby nabízíme i expresní zpracování.
Cena inspekce závisí na výkonu FVE, lokalitě a rozsahu služeb (termovize, RGB snímkování, geolokace závad, report). Pošlete nám nezávaznou poptávku a připravíme přesnou kalkulaci na míru vaší elektrárně.
